Stempel

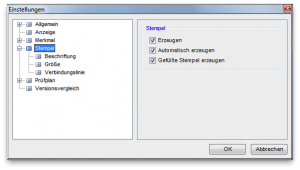

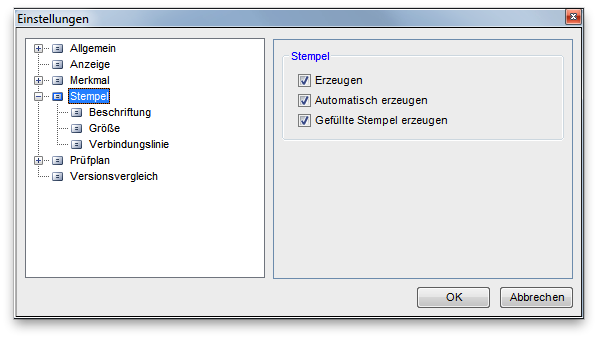

• Erzeugen: Diese Option legt fest ob beim Erzeugen eines Merkmals automatisch ein Stempel erzeugt werden soll.
• Automatisch erzeugen: Diese Option legt fest ob bei der Funktion „Alle Merkmale auswählen“ automatisch die Stempel erzeugt werden sollen.
• Gefüllte Stempel erzeugen: Diese Option legt fest ob bei der Erzeugung eines Stempels dessen Hintergrund weiß oder transparent sein soll. Gefüllte Stempel haben immer einen weißen Hintergrund und schwarze Schrift.

Seit Version 11.9.0 entfernt:

• Stempelform
  • Kreis: Alle Stempel auf der Zeichnung werden als Kreis dargestellt.
  • VDA-Stempel: Alle Stempel auf der Zeichnung werden als VDA-Stempel dargestellt.

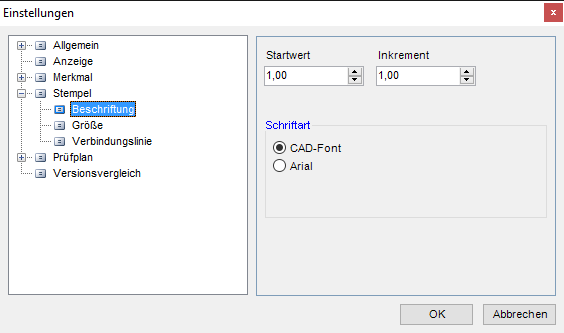

• Startwert: Dieses Feld gibt des Startwert für den ersten Stempel an.
• Inkrement: Dieses Feld gibt die Schrittweite für die Nummerierung der Stempel an.

• Schriftart:¹⁾: Mit dieser Option kann gewählt werden, ob für den Stempeltext die aktive Zeichnungsschriftart oder ARIAL als Font verwendet werden soll.

Seit Version 11.9.0 entfernt:

• Format: Dieses Feld gibt das Format der Stempelbeschriftung an. Beispiele für das Format:
  • %.0f - Ganze Zahl ohne Nachkommastellen
  • A%.0f - Führendes A, gefolgt von einer ganzen Zahl ohne Nachkommastellen.
  • %03.0f - Ganze Zahl mit drei Stellen. Die Zahl vor dem Komma wird mit Nullen aufgefüllt (001).

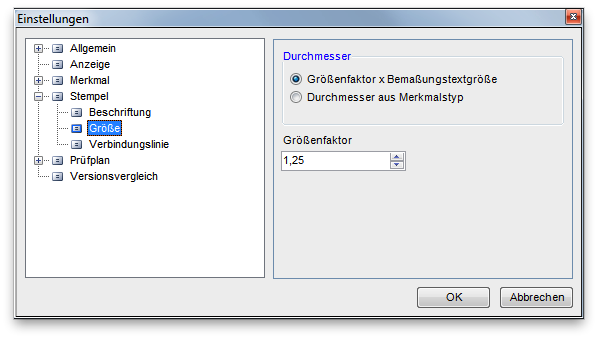

Über diese Optionen kann die Größe der Stempel festgelegt werden

• Größenfaktor x Bemaßungstextgröße: ²⁾ Die Bemaßungstexthöhe wird beim ersten Merkmal ermittelt.
• Durchmesser aus Merkmalstyp: ³⁾ Der Durchmesser der Stempel wird über die Merkmalstypen definiert.
• Größenfaktor: ⁴⁾ Der Faktor zur Berechnung der Stempeldurchmesser wenn die Bemaßungstexthöhe verwendet wird.

Seit Version 11.9.0 entfernt:

• Textgrößenfaktor x Bemaßungstextgröße: Diese Option legt fest, dass für die Größe des Stempel die vorhandene Bemaßungstextgröße in der Zeichnung herangezogen wird.
• Textgröße: Über diese Option wird eine feste Textgröße für die Stempeltexte definiert.
• Stempeldurchmesser: Alle Stempel haben den selben Durchmesser und die Texte der Stempel werden in ihrer Größe eingepasst.

Die Felder Textgrößenfaktor, Textgröße und Stempeldurchmesser nehmen die Zahlenwerte für o.g. Optionen auf.

Diese komplette Option wurde mit Version 11.9.0 entfernt.

• Layer erzeugen: Diese Option legt fest, dass die Stempel auf einem separaten Layer erzeugt werden. In das Textfeld kann der Name des zu erzeugenden Layers eingetragen werden.

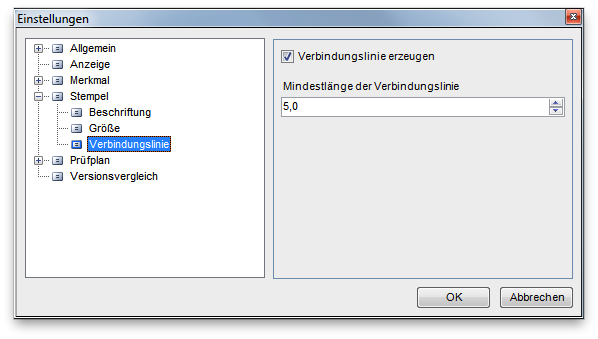

• Verbindungslinie erzeugen: Diese Option bestimmt ob eine Verbindungs- bzw. Bezugslinie zwischen einem Stempel und dem Merkmal angelegt werden soll.
• Mindestlänge der Verbindungslinie: Über dieses Feld kann der Mindestabstand zwischen Stempel und Merkmal festgelegt werden, ab dem eine Verbindungs- bzw. Bezugslinie erzeugt werden soll.
