Prüfplan

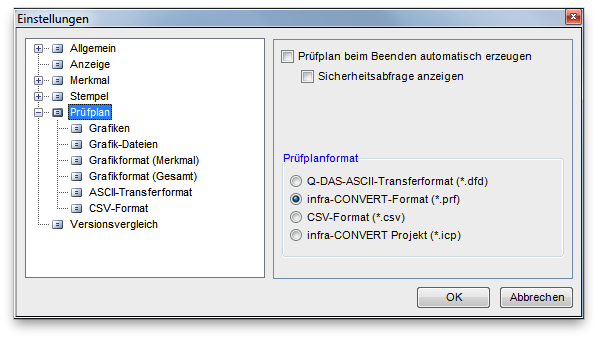

• Prüfplan beim Beenden automatisch erzeugen: Diese Option regelt ob beim Schließen der Zeichnung oder Beenden von infra-CONVERT der Prüfplan automatisch gespeichert werden soll.
  • Sicherheitsabfrage anzeigen: Diese Option erzeugt ein Fenster beim Schließen der Zeichnung oder Beenden von infra-CONVERT, welches eine Abfrage enthält ob der Prüfplan gespeichert werden soll.
• Prüfplanformat: Über diese Option wird das Prüfplanformat für die automatische Speicherung festgelegt.

Nähere Informationen zum Thema Prüfplanformate: siehe ⇒ Unterstützte Prüfplanformate

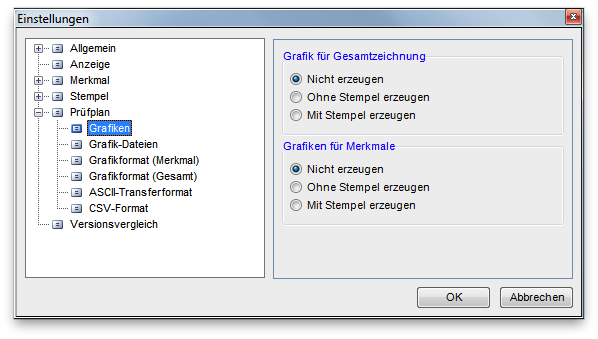

• Grafik für Gesamtzeichnung: Über diese Optionen wird festgelegt, ob und in welcher Form infra-CONVERT beim Erzeugen von Prüfplänen eine Grafik der gesamten Zeichnung erzeugt.
• Grafik für Merkmale: Über diese Optionen wird festgelegt, ob und in welcher Form infra-CONVERT beim Erzeugen von Prüfplänen die Grafiken aller Merkmale erzeugt.

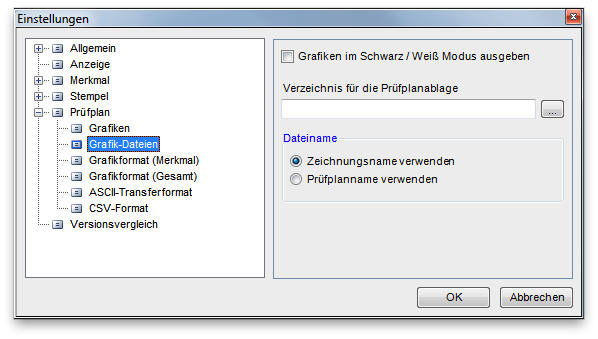

• Grafiken im Schwarz / Weiß Modus ausgeben: Über diese Option wird festgelegt ob infra-CONVERT beim Erzeugen von Prüfplangrafiken im Monochrommodus arbeitet. Dabei werden alle Linien in schwarz gezeichnet und der Hintergrund automatisch in weiß erzeugt. Sollten in der CAD-Zeichnung Elemente in RGB-farbcodes hinterlegt sein, so bleiben diese Farben erhalten.
• Verzeichnis für die Prüfplanablage: An dieser Stelle kann ein Verzeichnis gewählt werden, in das automatisch Prüfplangrafiken gespeichert werden sollen.
• Dateiname: Diese Option legt fest ob der Dateiname der Prüfplangrafiken den Zeichnungsnamen oder den Prüfplannamen enthält.

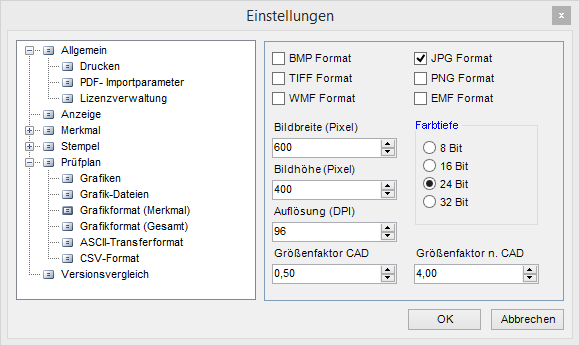

Diese Optionen legen fest in welchem Dateiformat und mit welcher Auflösung und Farbtiefe die Merkmalsgrafiken erstellt werden sollen.

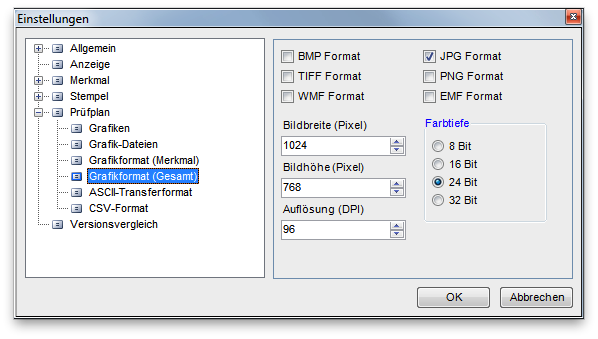

Diese Optionen legen fest in welchem Dateiformat und mit welcher Auflösung und Farbtiefe die Gesamtgrafik erstellt werden soll.

Hinweis: Sollten Sie ein anderes Speicherformat als BMP wählen, stellen Sie die Bildbreite nicht über 8192 Pixel und die Bildhöhe nicht über 6144 Pixel.

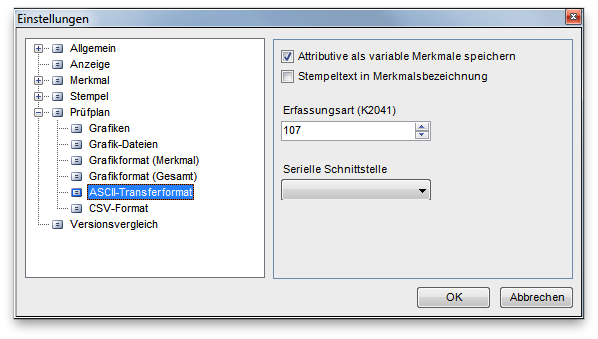

Diese Optionen dienen zur Anpassung des Q-DAS ASCII Transferformats.

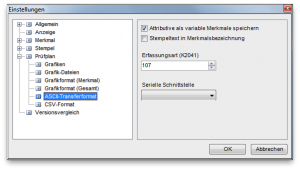

• Attributive als variable Merkmale speichern: Bei attributiven Merkmalen wird der Parameter K2004 auf 0 gesetzt.
• Stempeltext in Merkmalsbezeichnung: Der Parameter K2002 wird aus Stempeltext und Bezeichnung zusammengesetzt.
• Erfassungsart und Serielle Schnittstelle: Der Parameter K2041 beinhaltet Einstellungen für die Datenerfassung mit Q-DAS Produkten.

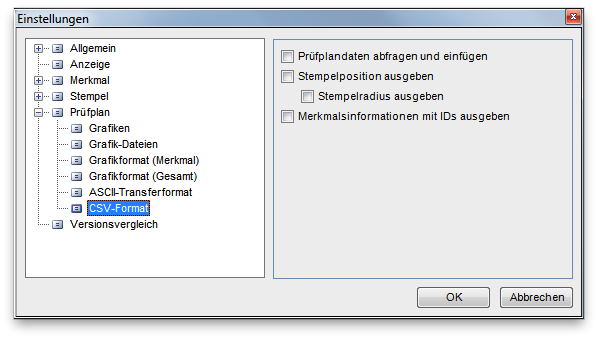

Diese Optionen dienen zur Anpassung des CSV-Textformats.

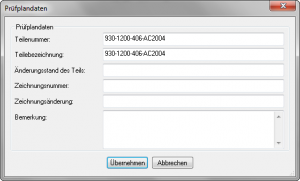

• Prüfplandaten abfragen und einfügen: Diese Option legt fest ob beim Speichern im CSV-Textformat zusätzliche Daten in der Kopfzeile der Datei hinterlegt werden sollen. Beim Speichern erscheint dann ein Dialog, der zusätzliche Prüfplandaten abfragt. Teilenummer und Teilebezeichnung werden automatisch über den Dateinamen generiert.

• Stempelposition ausgeben: Über diese Option werden die Stempelpositionen in der CSV-Datei gespeichert. Jede Stempelposition beinhalten die Position und Richtung des Stempels als X-/Y-Koordinaten auf der Gesamtzeichnung.
  • Stempelradius ausgeben:¹⁾ Diese Option legt fest ob der Stempelradius mit der Stempelposition ausgegeben wird.
• Merkmalsinformationen mit IDs ausgeben: Über diese Option werden zusätzliche interne Identifikationsnummern in der CSV-Datei gespeichert.
