Allgemein

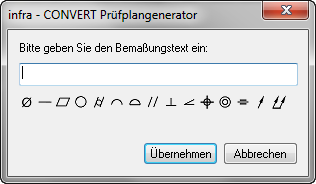

• Schnelleingabe-Dialog anzeigen: Zeigt beim Erzeugen von Merkmalen oder attributiven Merkmalen den Schnelleingabe-Dialog an. Nähere Informationen: Siehe ⇒ Funktionen: Merkmale
• Merkmalsdialog nicht automatisch anzeigen: Zeigt beim Anlegen von Merkmalen keinen Dialog an, sondern übernimmt die Merkmale mit Standardeinstellungen. Nähere Informationen: Siehe ⇒ Funktionen: Merkmale
• Merkmal ohne Schreibschutz importieren: Beim Import von Prüfplänen in Zeichnungen oder neue Zeichnungsrevisionen werden bekannte Merkmale nicht gesperrt.
• Definitionsdatei für Merkmalstypen: ¹⁾ Pfad zur Datei in der die Merkmalstypen gespeichert werden.

• Mi→DXF/DWG Konverter: An dieser Stelle wird der Pfad zur Datei „DXFDWG.EXE“ von ME10 eingetragen, um *.MI-Dateien öffnen zu können. Die Dateien müssen innerhalb von ME10 im ASCII-Format gespeichert werden.

Seit Version 11.9.0 entfernt:

• Vorschau im „Datei öffnen“ Dialog anzeigen: Zeigt die Vorschau im rechten Teil des Fensters „Zeichnung öffnen“ an, wenn man auf eine Datei klickt welche eine Vorschau beinhaltet.
• Zeichnungen im Layoutmodus öffnen: Öffnet neue Zeichnungen in der Layoutansicht anstelle der Modelansicht.

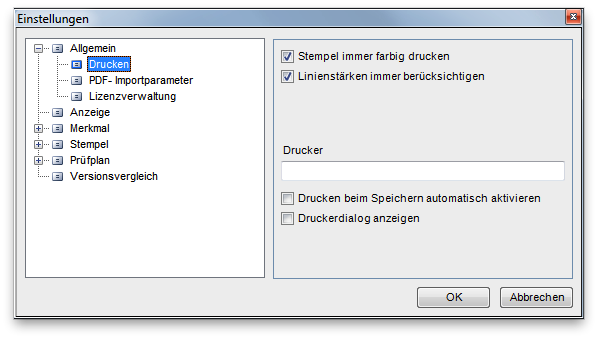

• Stempel immer farbig drucken: Druckt die Stempel immer farbig, selbst wenn die Zeichnung schwarz/weiß ist.
• Linienstärken immer berücksichtigen: ²⁾ Druckt Linien immer in den Stärken, die in der Zeichnung definiert sind.
• Drucker: An dieser Stelle kann ein Drucker angegeben werden, der automatisch beim Speichern aktiviert werden soll. Diese Option schaltet auch den Dialog „PDF erzeugen“ frei.
• Drucker beim Speichern automatisch aktivieren: Druckt automatisch einen Prüfplan bei jedem Speichervorgang.
• Druckerdialog anzeigen: Der Druckerdialog wird beim automatischen Drucken nicht übergangen wenn diese Option aktiviert ist.

Diese komplette Option wurde mit Version 11.9.0 entfernt.
Über diese Optionen kann festgelegt werden welche Art Bitmap-Datei über „Zeichnung öffnen“ in infra-CONVERT geladen wird. Die Darstellung wird dann entsprechend optimiert.

• Zeichnung (Standard): Bei den geladenen Grafikdaten handelt es sich um Zeichnungen.
• Foto: Bei den geladenen Grafikdaten handelt es sich um Fotos von realen Bauteilen.

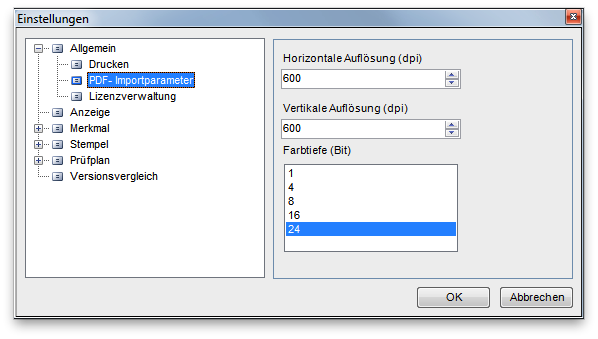

• Horizontale Auflösung (dpi): Legt die horizontale Auflösung beim Import von PDF-Dateien fest.
• Vertikale Auflösung (dpi): Legt die vertikale Auflösung beim Import von PDF-Dateien fest.
• Farbtiefe (Bit): Legt die Farbtiefe in Bit beim Import von PDF-Dateien fest.

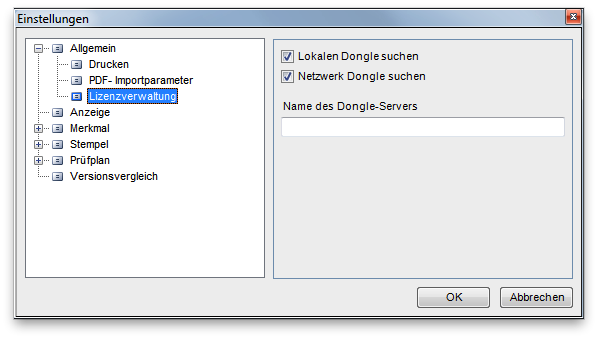

• Lokalen Dongle suchen: Sucht den Dongle am lokalen Computer.
• Netzwerk Dongle suchen: Sucht den Dongle im lokalen Netzwerk.
• Name des Dongle-Servers: An dieser Stelle wird der Name oder die TCP/IP Adresse des Dongleservers im lokalen Netzwerk festgelegt.
