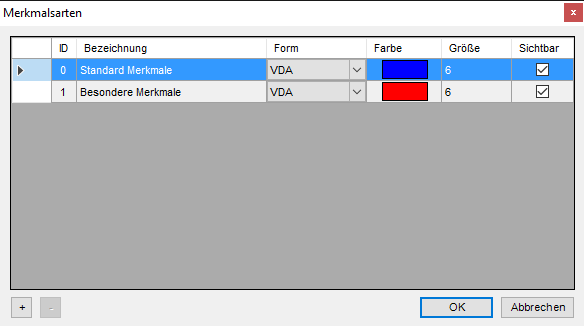

Über die Tabelle Merkmalsarten können besondere Merkmale definiert werden. Als Vorgabe sind in infra-CONVERT die Merkmale „Standard Merkmale“ und „Besondere Merkmale“ definiert. Es können über den Knopf [+] am unteren linken Rand beliebig viele eigene Merkmale definiert werden.

Hinweis: Sollte infra-CONVERT mit einer CAQ-Software verwendet werden, dann ändern Sie die Merkmale nur in Abstimmung mit der CAQ-Software, sofern diese besondere Merkmale erkennen und verwalten kann.

Hinweis: Diese Einstellungen gelten immer nur für den lokalen Computer. Gespeichert werden die Definitionen in der Datei „FeatureTypes.xml“ im Verzeichnis “%ProgramData%\ELIAS GmbH\infra-Convert“. In den Optionen kann ein Pfad zu dieser Datei festgelegt werden, um z.B. eine gemeinsame Definitionsdatei auf einem Netzwerklaufwerk anzusprechen.
Siehe: ⇒ Optionen: Allgemein

Bedeutung der einzelnen Felder:

• ID: Die Identifikationsnummer der Merkmalsart. Über diese ID geschieht u.U. eine Zuweisung Ihrer CAQ-Software zu einer besondersten Art von Merkmalen.
• Bezeichnung: Eine eindeutige (interne) Bezeichnung für die Merkmalsart.
• Form: Es stehen verschiedene Formen zu Auswahl:
  • VDA: Der VDA-Stempel.
  • Kreis: Ein Kreis.
  • Dreieck: Ein Dreieck.
  • Quadrat: Ein Quadrat.
  • Raute: Eine Raute.
  • Sechseck: Ein Sechseck.
• Farbe: Die Stempelfarbe. Diese kann frei gewählt werden.
• Größe: Die Stempelgröße. Die angegebenen Werte werden nur in Verbindung mit der Option Durchmesser aus Merkmalstyp von infra-CONVERT verarbeitet.
• Sichtbar:¹⁾ Legt die Sichtbarkeit der Merkmalsart fest. Nicht sichtbare Merkmalstypen werden in der Zeichnung, in der Merkmalsliste, im Ausdruck und beim Export unterdrückt.

Die Schaltfläche in der Iconleiste von infra-CONVERT weist den aktuell ausgewählten Merkmalen den im Drop-Down Feld selektierten Merkmalstyp zu.
