Empfehlungen für den Export von CAD Zeichnungen aus CATIA V6 R2009 von Dassault Systèmes
Erzeugen einer DXF/DWG Datei
Um den vollen Funktionsumfang der Software infra - CONVERT nutzen zu können müssen Sie folgende Einstellungen in Ihrem CATIA V5 System vornehmen:

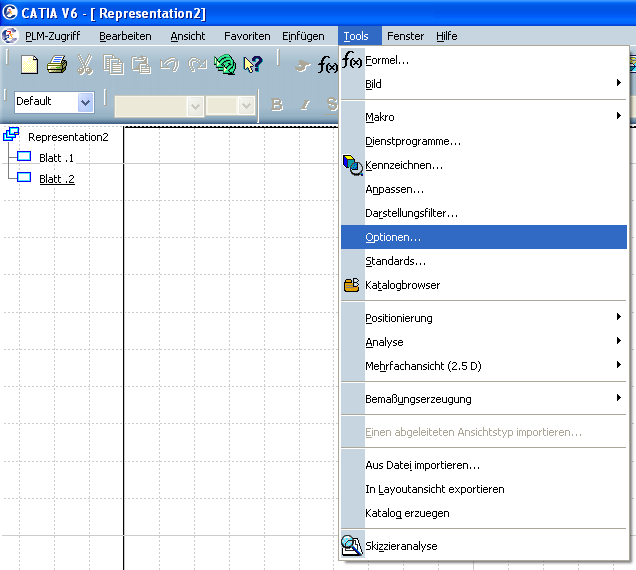

- Klicken Sie auf Tools in der Symbolleiste und öffnen Sie die Funktion „Optionen…“
- Ein neues Fenster öffnet sich für die Funktionsverwaltung von CATIA V5 (Optionen).
- Wählen Sie im Reiter „Allgemein“ den Unterpunkt „Kompatibilität“ aus.

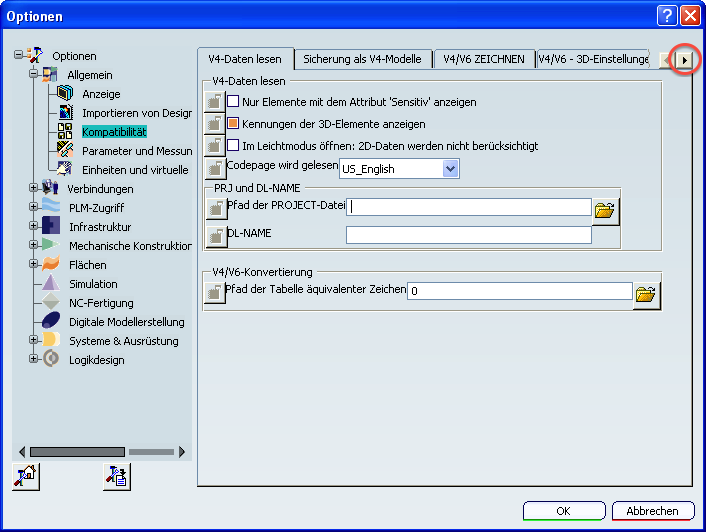

- Blättern Sie mit dem Pfeil nach rechts (Abbildung 2), bis der Reiter „DXF“ im Anzeigebereich erscheint.

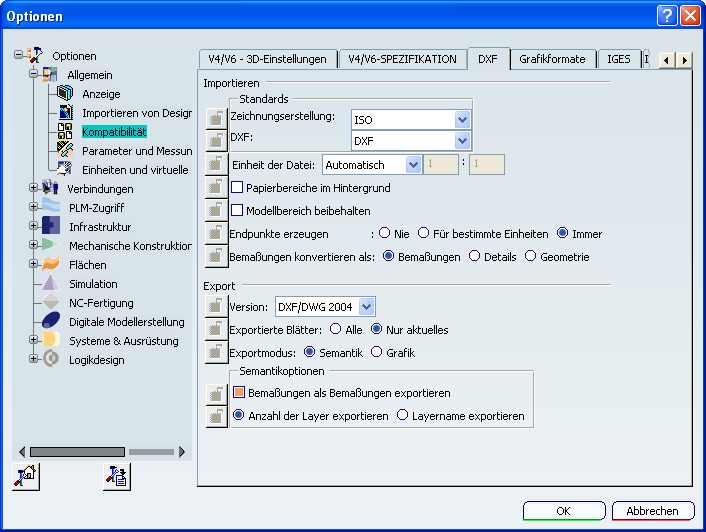

- Übernehmen Sie die im Bild dargestellten Einstellungen in Ihrem CAD System und bestätigen diese mit OK.
Speichern der DXF/DWG Datei

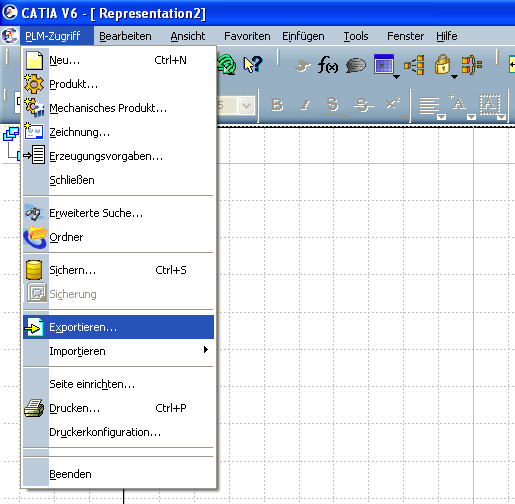

- Klicken Sie auf den Reiter „Datei“ und anschließend auf die Funktion „Sichern unter…“.
- Unter „Dateityp“ wählen Sie „dxf“ oder „dwg“ aus und speichern die Datei unter einem beliebigen Namen ab.
Die abgespeicherte dxf/dwg-Datei können Sie nun mit infra - CONVERT öffnen und weiterbearbeiten.
Erzeugen einer IGES Datei
Um den vollen Funktionsumfang der Software infra - CONVERT nutzen zu können müssen Sie folgende Einstellungen in Ihrem CATIA V5 System vornehmen:
- Klicken Sie auf Tools in der Symbolleiste und öffnen Sie die Funktion „Optionen…“
- Ein neues Fenster öffnet sich für die Funktionsverwaltung von CATIA V5 (Optionen).
- Wählen Sie im Reiter „Allgemein“ den Unterpunkt „Kompatibilität“ aus.

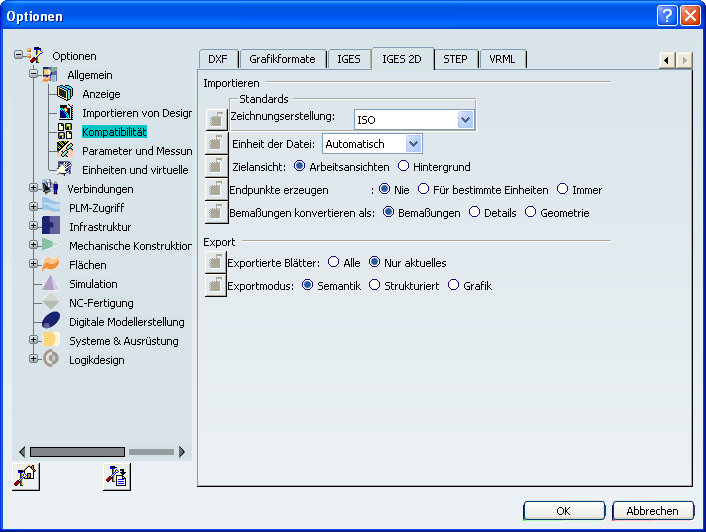

- Blättern Sie mit dem Pfeil nach rechts, bis der Reiter „IGES 2D“ im Anzeigebereich erscheint.
- Übernehmen Sie die im Bild dargestellten Einstellungen in Ihrem CAD System und bestätigen diese mit OK.
Speichern der IGES Datei
- Klicken Sie auf den Reiter „Datei“ und anschließend auf die Funktion „Sichern unter…“.

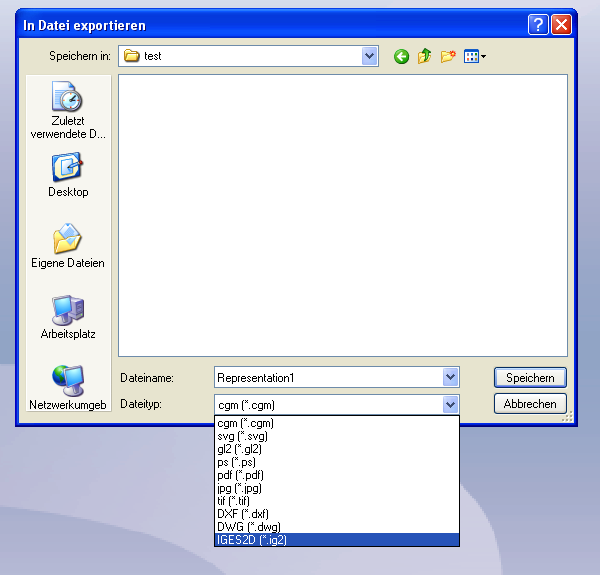

- Unter „Dateityp“ wählen Sie „ig2“ (IGES 2D) aus und speichern die Datei unter einem beliebigen Namen ab.
Die abgespeicherte ig2-Datei können Sie nun mit infra - CONVERT öffnen und weiterbearbeiten.
