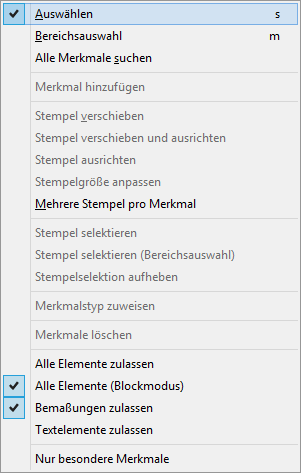

Merkmale
Auswählen
Dieser Menüeintrag aktiviert die Funktion „Auswählen“. Anschliessend können über die linke Maustaste Maße selektiert und Merkmale angelegt werden.
Nähere Informationen zum Auswählen: Siehe ⇒ Funktionen: Auswählen
Bereichsauswahl
Dieser Menüeintrag aktiviert die Funktion „Bereichsauswahl“. Anschliessend können mehrere Maße in einem Bereich ausgewählt werden.
Nähere Informationen zum Auswählen: Siehe ⇒ Funktionen: Bereichsauswahl
Alle Merkmale suchen
Dieser Menüeintrag fügt allen Maßen auf der Zeichnung Merkmale hinzu.
Nähere Informationen zum Auswählen: Siehe ⇒ Funktionen: Alle Merkmale suchen
Merkmal hinzufügen
Dieser Menüeintrag ruft den Dialog zum hinzufügen eines Merkmals auf.
Nähere Informationen zu Merkmalen: Siehe ⇒ Funktionen: Merkmal hinzufügen
Attributives Merkmal hinzufügen
Dieser Menüeintrag ruft den Dialog zum hinzufügen eines attributiven Merkmals auf.
Nähere Informationen zu Merkmalen: Siehe ⇒ Funktionen: Attributives Merkmal hinzufügen
Stempel verschieben
Dieser Menüeintrag aktiviert die Funktion zum Verschieben eines Stempels.
Nähere Informationen zum Verschieben von Stempeln: Siehe ⇒ Funktionen: Stempel verschieben
Stempel verschieben und ausrichten
Dieser Menüeintrag aktiviert die Funktion zum Verschieben und Ausrichten eines Stempels.
Nähere Informationen zum Verschieben und Ausrichten von Stempeln: Siehe ⇒ Funktionen: Stempel verschieben + ausrichten
Stempel ausrichten
Dieser Menüeintrag aktiviert die Funktion zum Ausrichten eines Stempels.
Nähere Informationen zum Ausrichten von Stempeln: Siehe ⇒ Funktionen: Stempel ausrichten
Stempelgröße anpassen
Über diesen Menüeintrag können alle Stempel in einem PDF-Dokument in der Größe angepasst werden.
Nähere Informationen zum Anpassen der Stempelgröße: Siehe ⇒ Funktionen: Stempelgröße anpassen
Mehrere Stempel pro Merkmal
Über diesen Menüpunkt kann einem Merkmal mehr als ein Stempel zugeordnet werden, um zum Beispiel in symmetrischen Zeichnungen nicht bemaßten Merkmalen Stempel zuzuordnen.
Nähere Informationen zu Merkmalen: Siehe ⇒ Funktionen: Mehrere Stempel pro Merkmal
Stempel selektieren
Dieser Menüpunkt ermöglicht die Auswahl eines (oder mehrerer) Stempel.
Nähere Informationen zu Stempeln: Siehe ⇒ Funktionen: Stempel selektieren
Stempel selektieren (Bereichsauswahl)
Dieser Menüpunkt ermöglicht die Auswahl mehrerer Stempel in einem Bereich.
Nähere Informationen zu Stempeln: Siehe ⇒ Funktionen: Stempel selektieren (Bereichsauswahl)
Stempelselektion aufheben
Dieser Menüpunkt ermöglicht die Selektion eines (oder mehrerer) Stempel aufzuheben.
Nähere Informationen zu Stempeln: Siehe ⇒ Funktionen: Stempelselektion aufheben
Merkmalstyp zuweisen
Dieser Menüpunkt ermöglicht die Zuweisung des aktuellen Merkmalstyps zu den selektierten Stempeln.
Nähere Informationen zu Merkmalstypen: Siehe ⇒ Funktionen: Merkmalstyp zuweisen
Merkmale löschen
Dieser Menüpunkt aktiviert die Funktion „Merkmale löschen“.
Nähere Informationen zu Merkmalen: Siehe ⇒ Funktionen: Merkmale löschen
Alle Elemente zulassen
Filter-Option: Wenn dieser Menüpunkt aktiv ist, können alle Elemente gestempelt werden.
Alle Elemente (Blockmodus)
Filter-Option: Wenn dieser Menüpunkt aktiv ist, können Elemente, die in CAD-Zeichnungen als Blöcke hinterlegt wurden, gestempelt werden.
Bemaßungen zulassen
Filter-Option: Wenn dieser Menüpunkt aktiv ist, können Elemente, die in CAD-Zeichnungen als Bemaßungen gekennzeichnet wurden, gestempelt werden.
Textelemente zulassen
Filter-Option: Wenn dieser Menüpunkt aktiv ist, können Elemente, die in CAD-Zeichnungen als Text gekennzeichnet wurden, gestempelt werden.
Nur besondere Merkmale
Filter-Option:1) Wenn dieser Menüpunkt aktiv ist, können nur Elemente, die in CAD-zeichnungen als besondere Merkmale gekennzeichnet wurden, gestempelt werden. Das CAD System muss hierfür ein Oval um das Maß setzen, welches sich im selben Blockelement befindet.
