Stempel verschieben + ausrichten

Auf dieser Seite befinden sich alle Funktionen zum Ändern der Position und Orientierung von Stempeln.

Diese Funktion veschiebt einen Stempel auf der Zeichnung.
Es gibt zwei Wege einen Stempel in infra-CONVERT zu verschieben:

• über das Icon "Stempel verschieben",
• über das Menü "Merkmale: Stempel verschieben".

Das Verschieben eines Stempel geschieht in drei Schritten:

• Linksklick auf den Stempel
• Bewegen Sie den Stempel an die neue Position
• Linksklick um den Stempel an der neuen Position abzusetzen

Hinweise:

• Der Mauszeiger ändert bei aktiver Funktion das Aussehen:
• Die Funktion bleibt aktiv bis eine neue Funktion aktiviert oder die Taste „ESC“ gedrückt wird!

Diese Funktion verschiebt einen Stempel auf der Zeichnung und richtet ihn anschließend aus.
Es gibt zwei Wege einen Stempel in infra-CONVERT zu verschieben und auszurichten:

• über das Icon "Stempel verschieben und ausrichten",
• über das Menü "Merkmale: Stempel verschieben und ausrichten".

Das Verschieben und Ausrichten eines Stempel geschieht in vier Schritten:

• Linksklick auf den Stempel
• Bewegen Sie den Stempel an die neue Position
• Linksklick um den Stempel an der neuen Position abzusetzen
• Bewegen Sie den Bezugspunkt an die neue Position
• Linksklick um den Bezugspunkt an der neuen Position abzusetzen

Hinweise:

• Der Mauszeiger ändert bei aktiver Funktion das Aussehen: Verschieben - und Ausrichten -
• Die Funktion bleibt aktiv bis eine neue Funktion aktiviert oder die Taste „ESC“ gedrückt wird!

Beispiel:

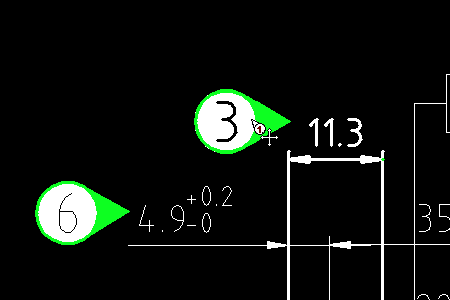

Linksklick, um Stempel aufzunehmen.

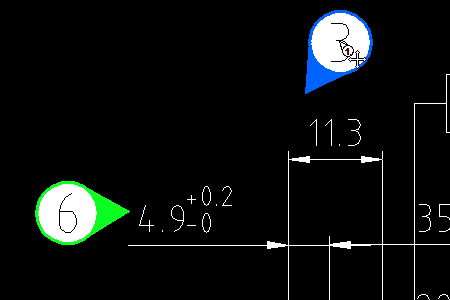

Linksklick, um Stempel abzusetzen.

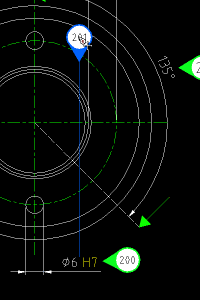

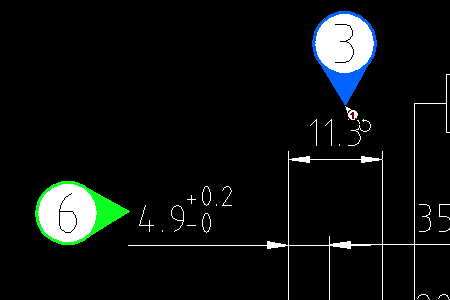

Linksklick, um Ausrichtung festzulegen.

Diese Funktion richtet einen Stempel auf der Zeichnung aus.
Es gibt zwei Wege einen Stempel in infra-CONVERT auszurichten:

• über das Icon "Stempel ausrichten",
• über das Menü "Merkmale: Stempel ausrichten".

Das Ausrichten eines Stempel geschieht in drei Schritten:

• Linksklick auf den Stempel
• Bewegen Sie den Bezugspunkt an die neue Position
• Linksklick um den Bezugspunkt an der neuen Position abzusetzen

Hinweise:

• Der Mauszeiger ändert bei aktiver Funktion das Aussehen:
• Die Funktion bleibt aktiv bis eine neue Funktion aktiviert oder die Taste „ESC“ gedrückt wird!

Diese Funktion dient der Anpassung der Stempelgrößen in einem PDF-Dokument.
Es gibt zwei Wege die Stempelgröße in infra-CONVERT anzupassen:

• über das Icon "Stempelgröße anpassen",
• über das Menü "Merkmale: Stempelgröße anpassen".

Das Anpassen der Stempelgrößen geschieht in drei Schritten:

• Linksklick auf einen Stempel
• Bewegen Sie die Maus, bis der Stempel die richtige Größe aufweist
• Linksklick um alle Stempel im Dokument anzupassen

Hinweis: Diese Option ist nur innerhalb von PDF-Dokumenten nutzbar!

Diese Funktion dient der Zuordnung eines neuen Stempels zu einem vorhandenen Merkmal. Anwendung findet dies bei der Zuordnung von Stempeln zu nicht bemaßten Merkmalen in symmetrischen Zeichnungen.
Es gibt zwei Wege in infra-CONVERT einem Merkmal mehrere Stempel zuzuweisen:

• über das Icon "Mehrere Stempel pro Merkmal",
• über das Menü "Merkmale: Mehrere Stempel pro Merkmal".

Das Zuordnen mehrerer Stempel zu einem Merkmal geschieht in Schritten:

• Linksklick auf das vorhandene Merkmal

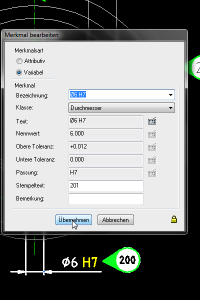

• Den Dialog „Merkmal bearbeiten“ abschließen

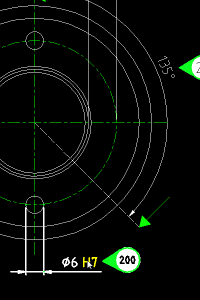

• Position des Stempels mittels Linksklick festlegen
• Ausrichtung des Stempels mittels Linksklick festlegen

Beispiel:

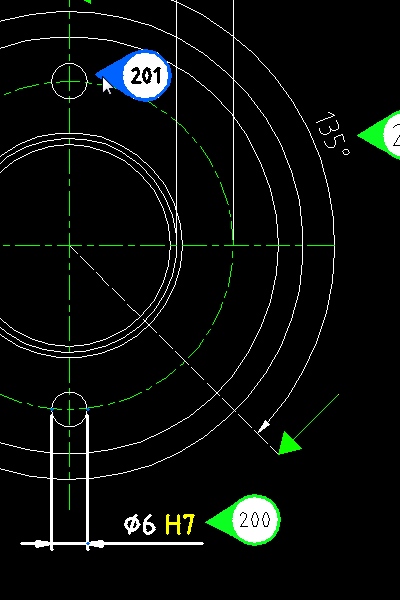

Einem Merkmal einen weiteren Stempel zuordnen in vier Schritten:
