Empfehlungen für den Export von CAD Zeichnungen aus Siemens / Unigraphics NX 6

• Dxfdwg
• ug_to_dxf
• 3d_to_2d_flattener

Aufgrund einiger Fehler im DXF/DWG Export des CAD Systems (Stand März 2010) empfehlen wir die Verwendung des IGES- Formates. Hierfür wird die Option I für infra - CONVERT benötigt.

Im DXF/DWG Format werden scheinbar einige Bemaßungen nicht als Block, sondern als einzelne Elemente und Texte ausgegeben. Somit können die Informationen in infra - CONVERT nicht automatisiert übernommen werden. Dies betrifft insbesondere Radien- und Winkelbemaßungen.

Verwenden Sie die Funktion:
Menü: Datei ⇒ Exportieren ⇒ 2D-Austausch

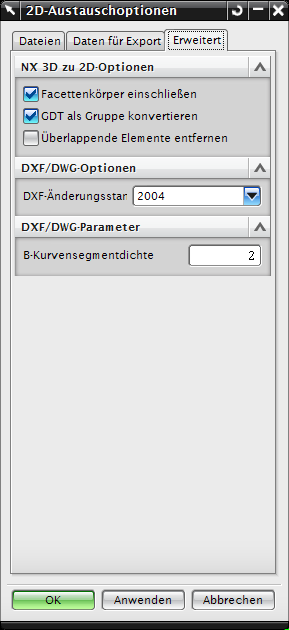

Verwenden Sie die nachfolgend abgebildeten Austausch-Optionen:

Verwenden Sie die Funktion:
Menü: Datei ⇒ Exportieren ⇒ 2D-Austausch

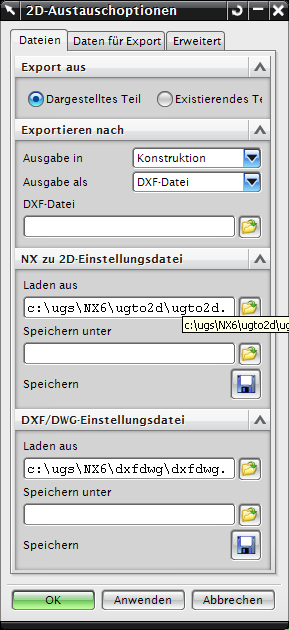

Verwenden Sie die nachfolgend abgebildeten Austausch-Optionen:

Standardmäßig erzeugt das NX System Rahmen um jede Ansicht in der 2D Zeichnung. Diese Rahmen werden beim Plotten aus dem NX System nicht gedruckt, leider werden Sie aber beim erzeugen der DXF/DWG oder IGES Datei mit ausgegeben und sind in diesen Formaten nicht von anderen CAD Elementen zu unterscheiden. Daher können diese Rahmen aus der DXF/DWG oder IGES Datei nicht mehr entfernt werden. Um die Rahmen zu unterdrücken, muss man in NX die Voreinstellungen zur Zeichnungserstellung anpassen.

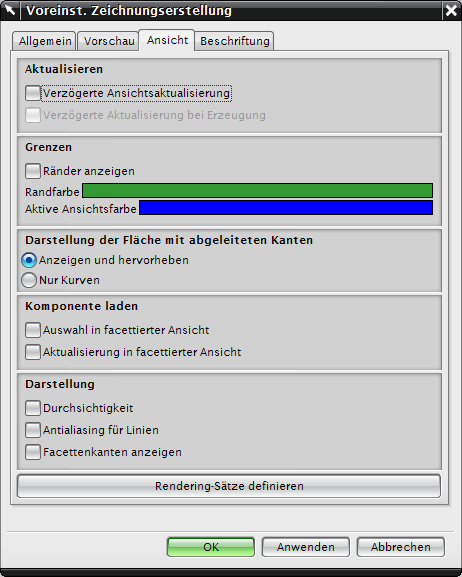

Im Bereich „Grenzen“ muss die Option „Ränder anzeigen“ deaktiviert werden.
