Empfehlungen für den Export von CAD Zeichnungen aus Siemens / Unigraphics NX 10

Bitte stellen Sie in den Voreinstellungen von NX 10 unter Ansicht / Workflow die Anzeige des Randes ab! Damit werden die störenden Rahmen bei den Ansichten ausgeblendet und nicht mehr in die Zeichnung exportiert:

Während Ihre Zeichnung dargestellt wird, verwenden Sie die Funktion:
Menü: Datei ⇒ Exportieren ⇒ AutoCAD DXF/DWG

Verwenden Sie die nachfolgend abgebildeten Austausch-Optionen:

Während Ihre Zeichnung dargestellt wird, verwenden Sie die Funktion:
Menü: Datei ⇒ Exportieren ⇒ 2D-Austausch

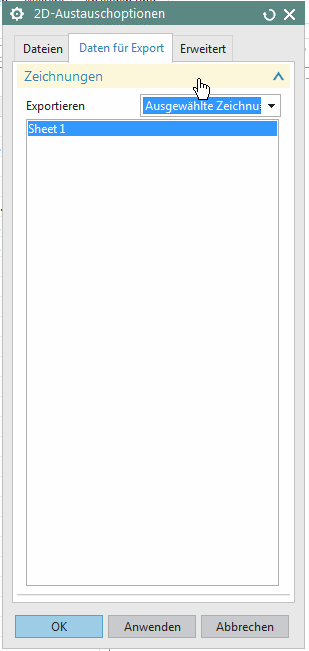

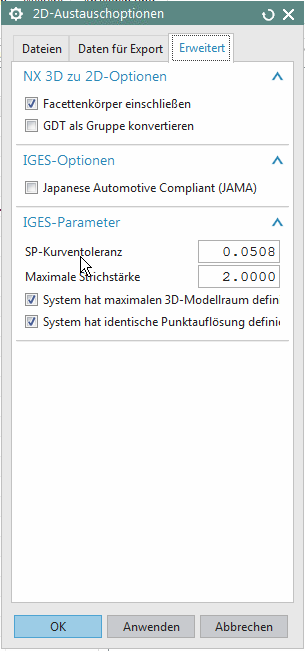

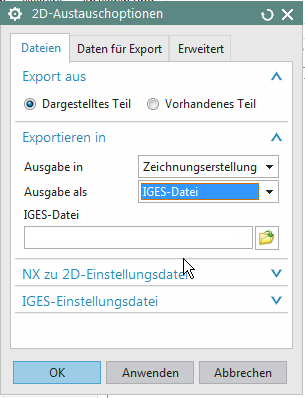

Verwenden Sie die nachfolgend abgebildeten Austausch-Optionen:
