Empfehlungen für den Export von CAD Zeichnungen aus Inventor 2010 von Autodesk

Autodesk Inventor 2010 bietet als 2D Export lediglich die hauseigenen DXF und DWG Formate an. Ein Export in Iges2D ist somit nicht möglich.

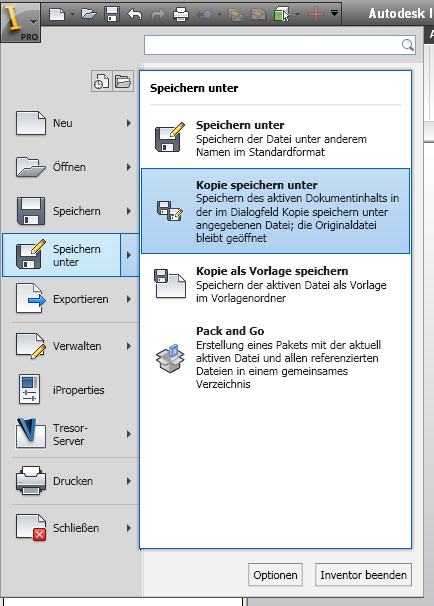

1. Klicken Sie auf das Icon „I Pro“ und öffnen dadurch das Applikationsmenü. Führen Sie die Maus auf die Option „Speichern unter“.
   Klicken Sie anschließend auf die Funktion „Kopie speichern untern“.




2. Unter „Dateityp“ wählen Sie „DXF-Dateien (*.dxf) aus. Anschließend wählen Sie den Speicherpfad aus.



   Klicken Sie auf „Optionen…“ um die Einstellungen für den Export anzupassen.

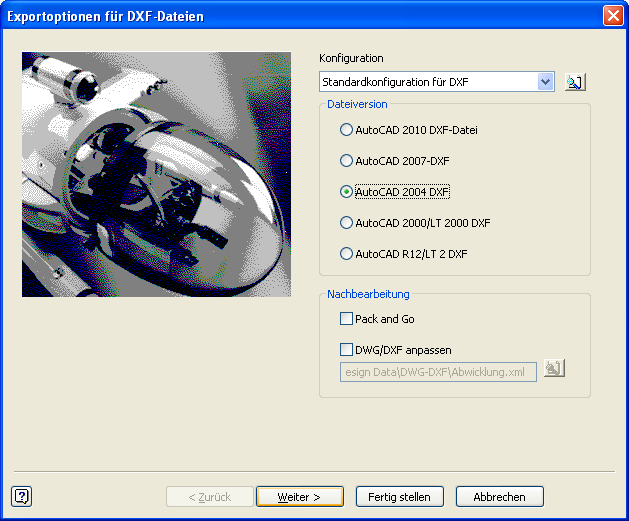

3. Bevor die CAD Daten in das DXF Format konvertiert werden, müssen noch folgende Einstellungen in dem sich automatisch öffnenden Fenster vorgenommen werden.





   Bestätigen Sie vorgenommen Einstellungen indem Sie auf „Fertig stellen“ klicken. Anschließend kann mit „OK“ der Speichervorgang gestartet werden.
   Die abgespeicherte DXF-Datei können Sie nun mit infra - CONVERT öffnen und weiterbearbeiten.
